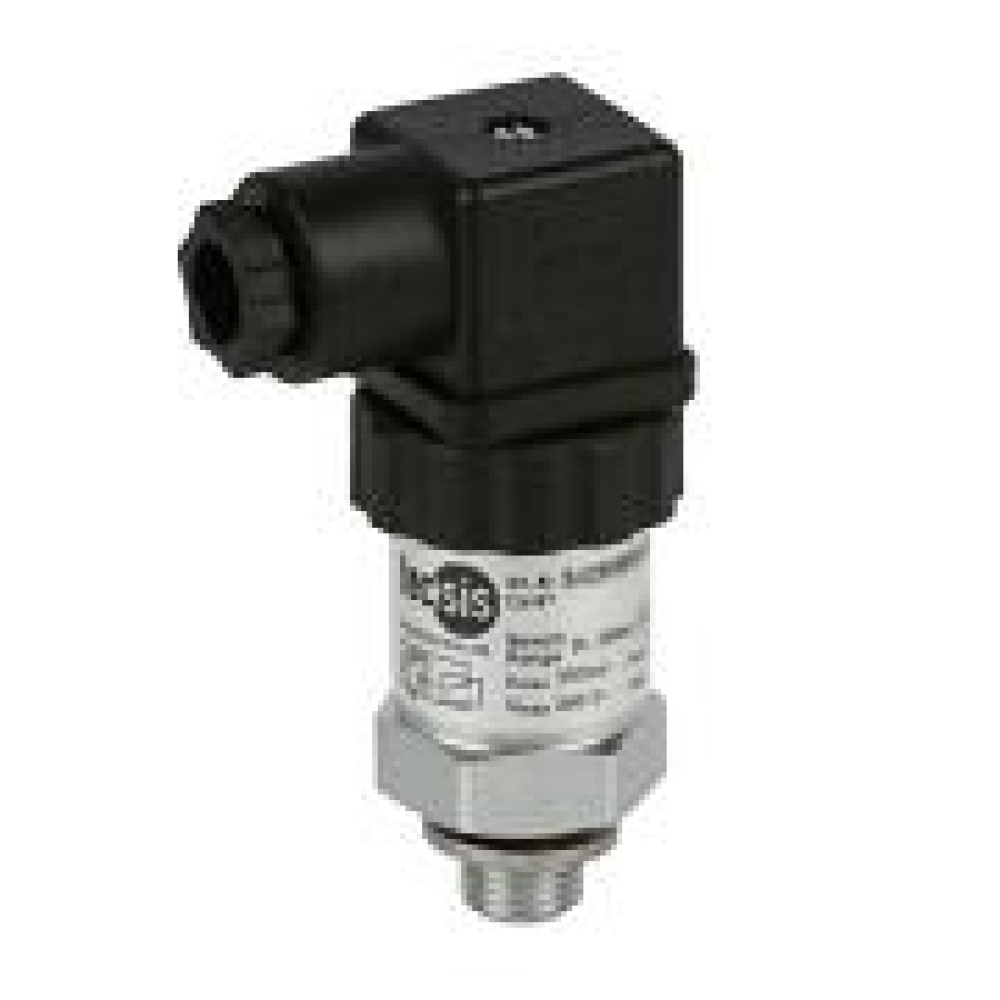

Trykkbryterens funksjon i moderne industrisystemer forklart enkelt
En trykkbryter er et enkelt, men avgjørende instrument i moderne industrisystemer. Den overvåker trykk og gir et elektrisk signal når en forhåndsinnstilt grense nås. Resultatet kan være at en pumpe stopper, en kompressor starter eller en alarm aktiveres. For deg som drifter et anlegg, betyr dette kontroll og forutsigbarhet.
Hos Hasvold AS har vi levert trykkbrytere og annen måleinstrumentering siden 1948. Vi ser daglig hvordan riktig valg av bryter påvirker driftssikkerhet, levetid og vedlikeholdskostnader.
Hvordan fungerer en trykkbryter – mekanisk og elektrisk?
En trykkbryter oversetter fysisk trykk til et elektrisk koblingssignal. Den gjør dette gjennom en kombinasjon av mekaniske og elektriske komponenter.
Den mekaniske delen
Når prosessmediet – luft, olje eller vann – påvirker bryteren, treffer trykket et følerelement. Dette kan være:
- En membran
- Et stempel
Bevegelsen fra følerelementet overføres til en fjærbelastet mekanisme. Når trykket når det forhåndsinnstilte settpunktet, beveger mekanismen seg raskt og aktiverer den elektriske kontakten.
På modellene Trykkbryter 3153 og 3156 får du en robust mekanisk standardbryter med membran eller stempel i stålhus og 1/4” prosesstilkobling. En justeringsskrue lar deg stille inn ønsket koblingspunkt direkte på stedet. Dette gjør det enkelt å tilpasse bryteren til faktiske driftsforhold.
Den elektriske delen
Når mekanismen beveger seg, påvirker den en mikrobryter. Denne åpner eller lukker en elektrisk krets. Signalet kan:
- Starte eller stoppe en motor
- Aktivere en alarm
- Gi signal til PLS eller styresystem
Modellen Trykkbryter S4250 fungerer etter samme prinsipp, men brukes ofte der du vil konvertere pneumatiske eller hydrauliske trykk til et tydelig elektrisk signal via en vekselkontakt.
Spør deg selv: Hva skal skje når trykket når en kritisk grense i ditt system? Svaret avgjør hvordan du setter opp bryteren.
Når brukes normalt åpen vs normalt lukket kontakt?
Valg av kontaktfunksjon påvirker hvordan anlegget reagerer ved trykkendring.
Normalt åpen (NO)
En normalt åpen kontakt er åpen i hviletilstand. Kretsen lukkes først når trykket når settpunktet.
Dette bruker du når du ønsker at en funksjon skal aktiveres ved et bestemt trykk. For eksempel:
- Starte en reservepumpe når trykket faller
- Aktivere en alarm ved overtrykk
Normalt lukket (NC)
En normalt lukket kontakt er lukket i hviletilstand. Kretsen brytes når trykket når grenseverdien.
Dette er vanlig i sikkerhetsfunksjoner. Dersom kabelen ryker eller strømmen faller bort, vil systemet registrere feil. Du får dermed en mer feilsikker løsning.
Vekselkontakt
En vekselkontakt kombinerer begge funksjoner og gir deg større fleksibilitet. Du kan styre to ulike signaler fra samme trykkbryter. S4250 leveres med slik løsning, noe som gjør den egnet i systemer der du ønsker både alarm og styring.
Når du velger kontakt, bør du tenke gjennom hva som er sikrest i din prosess. Hva skjer dersom bryteren mister strøm? Skal systemet fortsette, eller stoppe?
Hvilke bruksområder har trykkbrytere i dag?
Trykkbrytere brukes i et bredt spekter av industrier. Du finner dem i alt fra små maskiner til store prosessanlegg.
Maskiner og fabrikkanlegg
I produksjonslinjer overvåker bryteren hydraulikktrykk og sikrer at maskiner stopper ved trykktap. Dette beskytter både utstyr og personell.
Pumpe- og kompressoranlegg
Bryteren starter og stopper enheter basert på forhåndsdefinerte trykkgrenser. Dette gir stabil drift uten kontinuerlig manuell overvåking.
Marine og offshore
I maritime miljøer må komponentene tåle vibrasjoner og krevende forhold. Våre mekaniske trykkbrytere er konstruert i solide materialer for lang levetid.
Prosessindustri
Innen kjemi og næringsmiddelproduksjon brukes trykkbrytere som en del av sikkerhets- og overvåkingssystemer. De gir raske reaksjoner ved avvik og bidrar til stabil produksjon.
En kunde i næringsmiddelindustrien opplevde gjentatte stopp i et CIP-anlegg. Etter gjennomgangen fant vi at trykkbryteren var feil spesifisert for trykkområdet. Ved å velge riktig modell og justere settpunktet korrekt, forsvant problemet. Små justeringer kan gi stor effekt.
Hva bør du vurdere før du velger trykkbryter?
For å sikre riktig løsning bør du kartlegge:
- Hvilket medium du måler
- Maksimalt og normalt arbeidstrykk
- Ønsket koblingsfunksjon
- Temperaturforhold
- Vibrasjoner og miljøpåvirkning
Modellene 3153 og 3156 gir deg en enkel og robust løsning for mange standardapplikasjoner. S4250 passer godt der du trenger tydelig elektrisk signal fra pneumatiske eller hydrauliske systemer.
Riktig valg gir stabil drift
En korrekt spesifisert trykkbryter bidrar til tryggere drift, færre driftsavbrudd og bedre kontroll over prosessen. Hos Hasvold AS kombinerer vi lang erfaring med praktisk forståelse av industrielle behov. Vårt serviceverksted utfører reparasjon og kalibrering i tråd med NS-EN ISO 9000, slik at du får dokumentert kvalitet.
Er du usikker på hvilken modell som passer til din applikasjon? Ta kontakt med oss her.
Vi hjelper deg med å finne riktig instrument for din drift.
