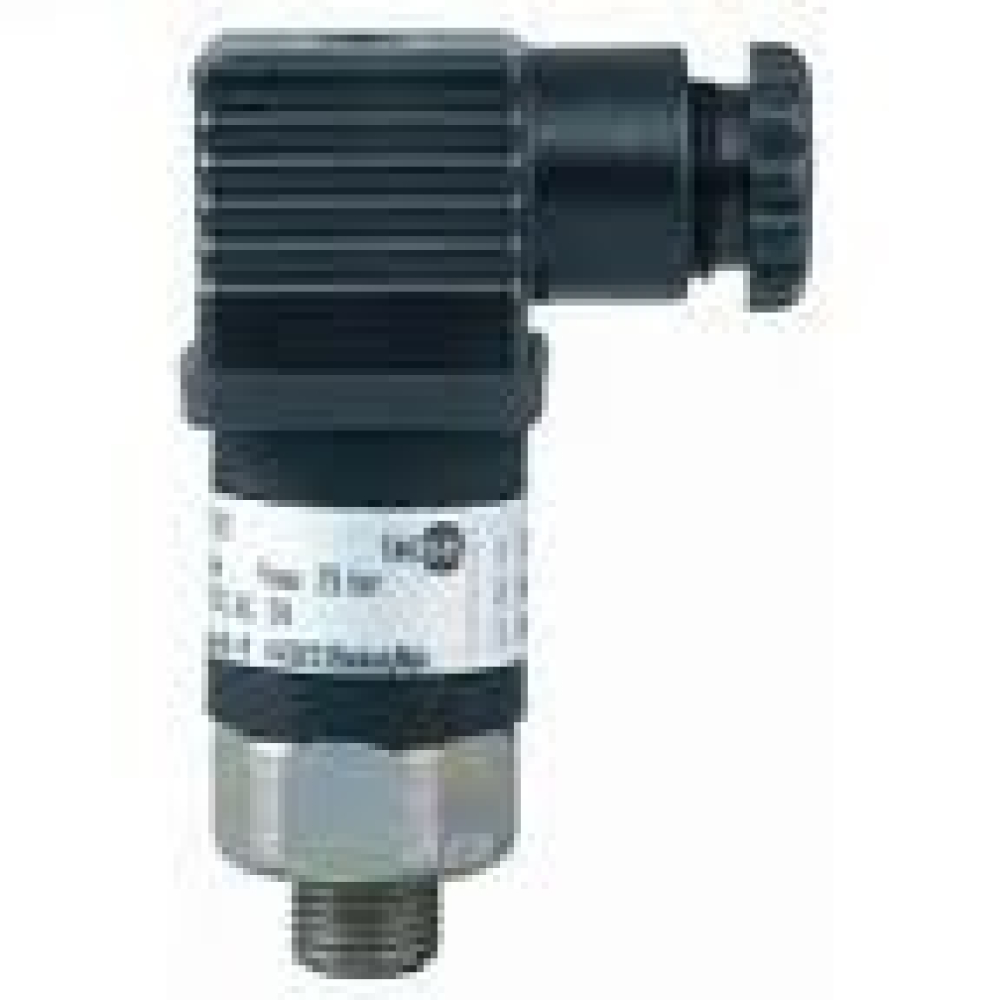

Alt du må vite om trykktransmitter og 4–20 mA signaler i prosess

I moderne prosessindustri er nøyaktig trykkmåling en forutsetning for stabil drift, høy sikkerhet og dokumentert kvalitet. En trykktransmitter gir kontinuerlig informasjon om prosessforholdene og sender et standardisert signal direkte til styresystemet. Dermed kan operatører overvåke, regulere og optimalisere anlegget i sanntid.

Hos Hasvold AS har vi levert instrumentering siden 1948, og gjennom vårt komplette program for trykkmåling, samlet under kategorien trykk, tilbyr vi både transmittere, manometre og trykkbrytere til krevende industrielle miljøer. Dette gir deg mulighet til å velge riktig løsning innenfor et helhetlig og gjennomtenkt trykkprogram.

Hva gjør en trykktransmitter?

En trykktransmitter måler et fysisk trykk og omdanner det til et elektrisk signal som er proporsjonalt med måleverdien. Resultatet er en kontinuerlig prosessverdi som kan brukes til regulering, logging og dokumentasjon. Dette skiller seg tydelig fra en trykkbryter, som kun gir et av/på-signal når et forhåndsdefinert settpunkt nås.

Forskjellen blir særlig tydelig når man sammenligner med en klassisk bryter som 3153 og 3156 trykkbryter. En slik løsning er ideell for enkle alarmfunksjoner, men gir ikke den detaljerte prosessinnsikten som en transmitter leverer via et analogt signal. Valget handler derfor om behovet for kontinuerlig kontroll kontra ren grenseovervåking.

I krevende industrielle applikasjoner benyttes robuste transmittere med keramisk eller piezoresistiv målecelle. Disse er konstruert for å tåle vibrasjoner, temperaturvariasjoner og mekanisk belastning, samtidig som de leverer stabile og presise måleverdier over tid.

Hvordan fungerer 4-20 mA-signalet i praksis?

4-20 mA er industristandard for analog signaloverføring. Prinsippet er enkelt: 4 mA representerer nedre måleområder og 20 mA representerer øvre måleområde. En transmitter kalibrert for 0–10 bar vil derfor sende omtrent 12 mA når trykket er 5 bar.

Fordelen med strømsignal fremfor spenningssignal er robusthet. Signalet påvirkes i liten grad av elektrisk støy og spenningsfall over lange kabelstrekk, noe som gjør det særlig godt egnet i større anlegg, på skip og i offshoreinstallasjoner. Samspillet mellom feltinstrument og styresystem er nærmere beskrevet i artikkelen om Instrumentering, PLS og SCADA, hvor bruken av signaler i PLS- og SCADA-systemer forklares mer inngående.

Det standardiserte signalet gjør det enkelt å integrere transmitteren i eksisterende styringssystemer. Dermed kan trykkverdien brukes direkte til regulering av pumper, ventiler og kompressorer, eller til logging og dokumentasjon for kvalitetssikring.

Når bør du velge transmitter fremfor bryter?

Du bør velge en trykktransmitter når prosessen krever kontinuerlig overvåking eller presis regulering. Dersom du trenger å dokumentere trykkforløp over tid, styre pumpehastigheten basert på faktisk måleverdi eller få tidlig varsling før kritiske grenser nås, er transmitteren det naturlige valget.

En trykkbryter er derimot tilstrekkelig når behovet begrenser seg til en enkel alarmfunksjon. I mer avanserte applikasjoner, som differansetrykkmåling over filtre eller nivåmåling i tanker, gir transmitteren betydelig bedre kontroll og fleksibilitet.

Innen næringsmiddelproduksjon og farmasi må man i tillegg ta hensyn til hygienisk design og rengjøringsprosedyrer. På siden for matindustri finner du eksempler på løsninger tilpasset bransjer med strenge krav til materialvalg, overflatefinish og dokumentasjon.

Praktisk valg, kalibrering og oppfølging

Valg av riktig trykktransmitter handler om mer enn måleområde. Medium, temperatur, nøyaktighetskrav, mekanisk belastning og elektrisk grensesnitt må vurderes samlet. En gjennomtenkt spesifikasjon reduserer risikoen for feil og sikrer stabil drift over tid.

Like viktig er regelmessig kontroll og kalibrering. Gjennom vår tjeneste for service og kalibrering tilbyr vi reparasjon og kalibrering med sporbare referanser, i henhold til rutiner tilpasset NS-EN ISO 9000. Dette gir trygghet for at måleverdiene forblir korrekte og pålitelige gjennom hele instrumentets levetid.

Er du usikker på hvilken løsning som passer best for din applikasjon, kan du lese mer om vår bakgrunn og erfaring på om oss. Med lang erfaring og tett samarbeid med ledende leverandører hjelper vi deg å finne en trykktransmitter som gir stabil, sikker og effektiv prosessdrift – både i dag og i årene som kommer.
